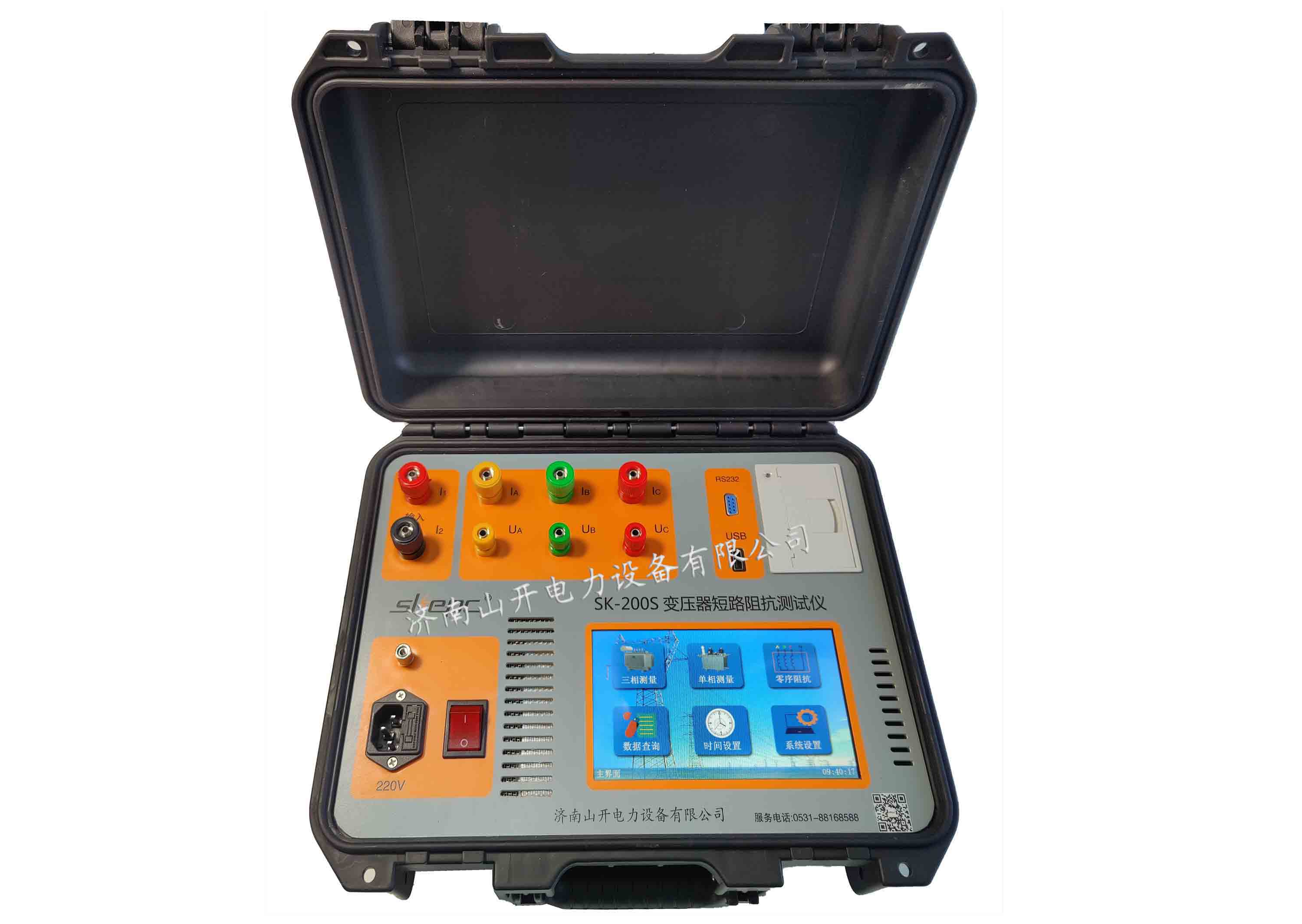

SK-200S變壓器短路阻抗測試儀

一、產品概述

低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

本試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，功能強大，內置2000W可調電源，采用先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示；配備高速熱敏打印機，大容量內部存儲器，方便數據的存儲和打印；保存的數據可通過USB轉存到U盤。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。

二、主要測試功能簡介

1. 三相短路阻抗的測量:

顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。

2. 單相短路阻抗的測量:

測量單相變壓器的短路阻抗。

3. 零序阻抗的測量：

零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。

4. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。

6. 儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。

7. 內置2000W交流可調電源，電壓自動調節。

8. 儀器備有232接口，可外擴功能。

9． 儀器自帶打印機，可打印顯示數據。

10．內置存儲器，可儲存200組測量數據。

11. 儀器備有U盤接口，用于存取測試數據。

12. 永久日歷、時鐘功能，可進行時間校準。
